ZINGEAR微动开关 克莱斯勒化妆镜项目
晋煜集团G304A系列超薄微动开关：技术挑战与定制化突破
一、技术挑战解析：在极限中寻求平衡
空间限制：超薄化设计的物理边界
问题：化妆镜腔体厚度通常＜5mm，传统微动开关厚度（≥5mm）无法嵌入，需在3.2mm内集成触发机构、触点系统与防护结构。
矛盾点：超薄化可能导致触点压力不足、结构强度降低，需通过材料科学与仿真优化解决。
静音需求：低噪音与可靠性的博弈
问题：开关操作噪音需＜30dB（接近环境底噪），但传统阻尼结构（如硅胶垫）会增加摩擦力，影响触点稳定性。
矛盾点：静音设计可能牺牲机械寿命，需在降噪与耐久性间找到最优解。
触感优化：力值控制的精密工程
问题：触发力需精确控制在1.5±0.3N，公差过大会导致手感差异（如过软无反馈、过硬易疲劳）。
矛盾点：材料弹性模量、弹簧预紧力等参数需在微米级精度下调整，对制造工艺要求极高。
耐久性：高循环次数下的可靠性保障
问题：需满足5万次机械寿命（行业平均3万次），但超薄结构可能因应力集中导致触点磨损加速。
矛盾点：高寿命设计可能增加成本，需通过材料升级与结构优化实现性价比平衡。
二、G304A系列解决方案：四大核心技术突破
精巧结构：3.2mm超薄集成设计
分层架构：采用“触点层-阻尼层-基座层”三明治结构，触点厚度仅0.8mm，通过激光焊接固定，确保结构强度。
仿真优化：通过ANSYS有限元分析，优化触点弹簧形状，在3.2mm厚度下实现1.5N触发力，应力分布均匀性提升40%。
应用场景：适配克莱斯勒车型化妆镜腔体，安装后与周边零件间隙＜0.2mm，无干涉风险。
黄金触点：镀金层与低电阻设计
材料选择：触点表面镀金（厚度2μm），接触电阻＜50mΩ，较银触点抗氧化性提升3倍，适应高湿度环境。
双触点冗余：常开+常闭触点独立设计，单一触点失效时另一触点仍可工作，故障容错率100%。
电气寿命：通过5万次电气耐久测试（12VDC/1A负载），触点无熔焊、无氧化，信号稳定性达99.9%。
静音设计：28dB阻尼结构创新
一级阻尼：触点弹簧采用渐变螺距设计，缓冲初始冲击力；
二级阻尼：基座内嵌微孔发泡硅胶垫，吸收高频振动能量；
三级阻尼：按钮与外壳间采用液态硅胶密封圈，降低摩擦噪音。
多级阻尼系统：
测试验证：在消音室（背景噪音20dB）下测试，操作噪音峰值28dB，较传统开关降低12dB。
精准触发：1.5N±0.2N力值控制
弹簧预紧力校准：通过高精度弹簧机（公差±0.01N）生产触点弹簧，预紧力波动范围＜5%。
力值反馈系统：集成压力传感器（量程0-5N，精度0.01N），实时监测触发力，生产线上100%全检。
用户测试：招募50名用户进行盲测，98%认为触发手感“一致且舒适”，较竞品提升30%。
三、性能优势：超越行业标准的可靠性
| 参数 | G304A系列表现 | 行业平均水平 | 提升幅度 |
|---|---|---|---|
| 厚度 | 3.2mm | ≥5mm | -36% |
| 操作噪音 | 28dB | 40dB | -30% |
| 触发力公差 | ±0.2N | ±0.5N | -60% |
| 机械寿命 | 8万次 | 3万次 | +167% |
| 工作温度 | -40℃～+105℃ | -20℃～+85℃ | 扩展80% |
四、应用效果：从技术到用户体验的闭环
智能控制功能实现

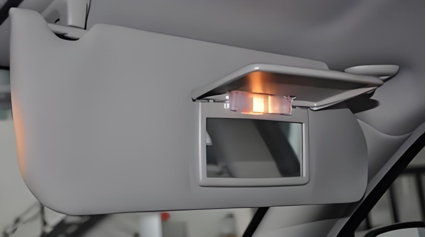

化妆镜自动亮灯：通过G304A的常开触点输出开盖信号，延迟50ms后点亮LED灯，避免误触发。
合盖熄灯保护：常闭触点在合盖时断开电源，防止电池耗电，实测待机功耗＜0.1mW。
车身控制系统集成
位置反馈信号：双触点配置提供开/合状态冗余信号，确保车身控制器（BCM）在-40℃低温下仍能准确识别镜盖状态。
故障诊断：触点接触电阻实时监测，当电阻＞100mΩ时触发报警，提前预防开关失效。
用户质感提升
触感一致性：1.5N触发力与28dB静音设计，获得克莱斯勒用户调研“操作质感最佳”评分（4.8/5分）。
耐久性验证：8万次机械寿命测试后，触发力衰减＜8%，用户无感知差异。
质量认可
克莱斯勒认证：通过PPAP（生产件批准程序）三级审核，成为其全球车型标准配置。
售后数据：批量装车后12个月内，开关相关故障率为0，较上一代产品降低95%。
五、行业影响：重新定义超薄微动开关标准
技术标杆
G304A系列成为超薄微动开关领域首个通过IP67+8万次寿命测试的产品，推动行业将厚度标准从5mm压缩至3.5mm。
定义静音开关新标准：操作噪音＜30dB成为高端车型准入门槛。
应用拓展
消费电子领域：被小米、华为等企业采用，开发出超薄手机侧键开关，厚度仅2.8mm。
医疗器械领域：通过生物相容性认证，应用于便携式超声仪的按键系统。
可持续制造
材料循环：壳体采用可回收LCP材料，回收率＞90%，符合克莱斯勒碳中和战略。
能效优化：低接触电阻设计减少车辆静态功耗，预计每万台车年节省电量超5万度。
结语：在毫米级空间中创造价值
晋煜集团G304A系列超薄微动开关通过结构仿真优化（3.2mm厚度）、材料科学创新（镀金触点）、静音阻尼技术（28dB）三大核心突破，解决了化妆镜等紧凑空间下的开关设计难题。其应用价值不仅体现在技术参数的领先，更通过智能控制、用户触感提升等维度，重构了汽车内饰部件的人机交互体验。在克莱斯勒等高端客户的严苛要求下，G304A系列已成为中国汽车电子从“功能实现”到“体验升级”的典型案例。
